ПРИНТЕР МАРКИРАТОР ПНЕВМАТИЧЕСКИЙ
ОБЩИЕ СВЕДЕНИЯ
Описание изделия и его функции
Пневматический маркиратор – это оптимальный выбор для производителей табличек.
Данная модель принадлежит специальной серии интеллектуальных пневматических маркировочных машин, которые специально разработаны для печати на различных табличках (для нанесения бренда, модели, номера партии,технических параметров и т.д.).
Программа управления за счет своей загруженной библиотеки шрифтов, линий позволяет производить проектирование надписей и изображений.За счет функции аналогового показа печатного эффекта, можно прямо на экране видеть печатный процесс в режиме тестовой обкатки (прорисовки) с перемещением иглы по области изделия, но без самих ударов иглы.
За счет определения мест иглы с 5-ю направлениями можно удобно и быстро определить границы маркировки.
Принцип работы маркировочного станка
Станок поставляется без компьютера и компрессора
Контролер пневматической маркировочной машины, подключается к компьютеру и управляет движением иглы в соответствии с данными (символы и изображения) приходящими с компьютера. Под действием сжатого воздуха, ударная игла с большой частотой формирует узор на заготовке.
Маркиратор , по желанию клиента, можно доукомплектовать специальным плоским зажимом для табличек типа HBS-810F, что обеспечивает быстрый удобный монтаж.

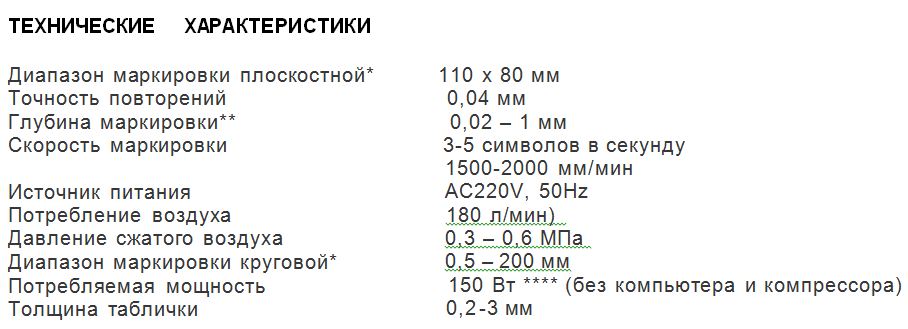

Основные характеристики
1. Возможность наносить маркировку на различные материалы (сталь, чугун, медь, пластик и т.д.).
2. Возможность нанесения любого узора, например китайских и английских символов, арабских цифр, значков.
3. Возможность наносить номера партии (по возрастанию/ по убыванию автоматически), VIN коды, случайные коды, 2D коды и т.д.
4. Высокая скорость маркировки подходит для массового производства.
5. Малая ударная сила не наносит механические повреждения материалу.
6. Регулируемая глубина маркировки от 0,02 мм до 1 мм.
7. Простота эксплуатации и технического обслуживания.
* — Может быть настроен в соответствии с требованиями пользователя.
** — В зависимости от типа материала.
Конфигурация системы
Программное обеспечение маркировочного станка работает под операционной системой Windows.

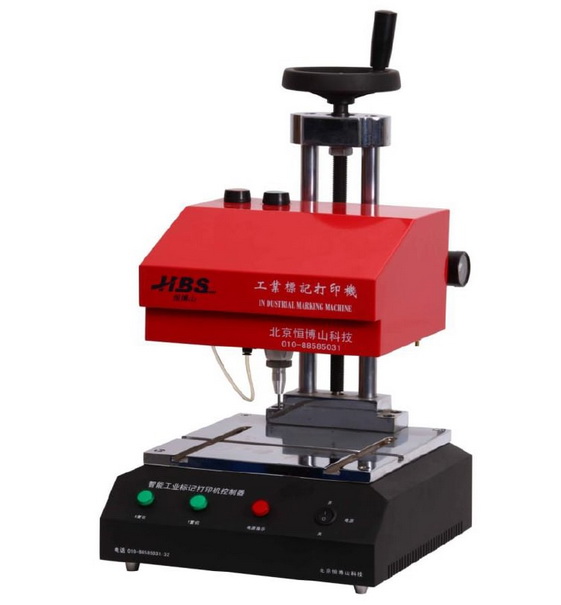

Маркировочный станок состоит из двух шаговых двигателей, одного электромагнитного клапана, одной маркировальной иглы, передающих и направляющих элементов.
Игла бьет с высокой частотой под действием сжатого воздуха, в то время как контроллер управляет положением иглы, перемещая ее по определенной траектории
В том числе контроллер управляет и пневматическим клапаном. Высокоскоростной клапан включает и выключает подачу сжатого воздуха и таким образом приводит иглу в движение.
ВАЖНО! Для маркировки материала с различной глубиной «голова» станка регулируется путем поднятия и опускания вручную.
УСТАНОВКА ОБОРУДОВАНИЯ
Требования к монтажу
Для маркировочного станка требуется: заземленный удлинитель с несколькими розетками, подключенный к источнику 220 В (или 110 В, в зависимости от того, что указанно на контроллере), источник сжатого воздуха давлением 0,3 — 0,7 МПа и рабочее место. Для обеспечение нормальной работы системы следует избегать сильных магнитных и акустических помех. Помещение, в котором расположен станок, должно быть чистым, не пыльным с хорошей циркуляцией воздуха.
