Аксессуары для докового оборудования

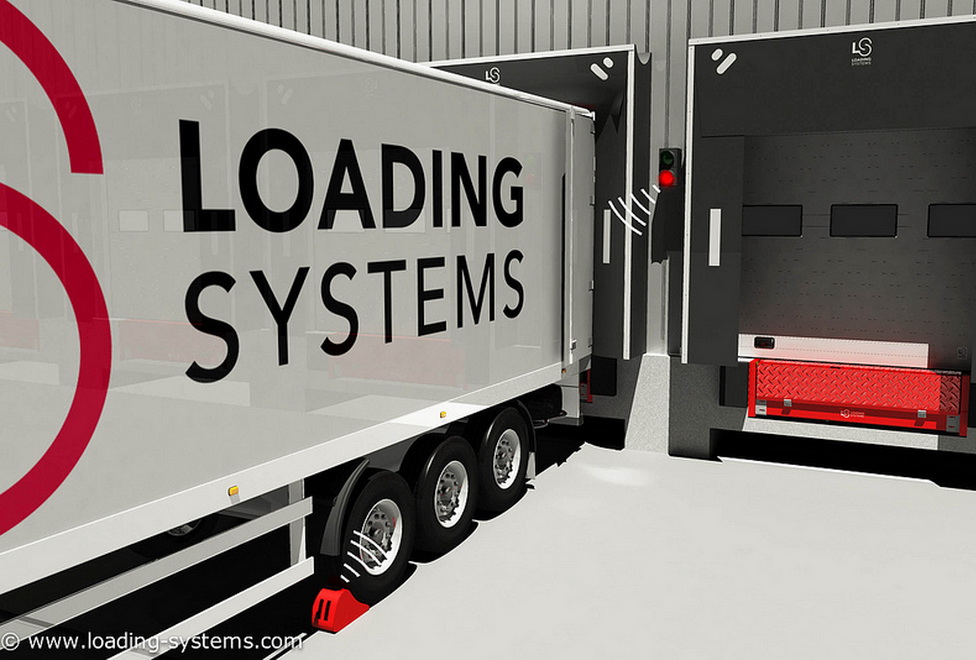

Противооткатные башмаки

Колесные башмаки компании Loading Systems повышают уровень безопасности во время погрузочно-разгрузочных процессов. Безопасность во время погрузочно-разгрузочного процесса можно увеличить, если перед колесом транспортного средства установить колесный башмак. Приобретение колесного башмака является экономически выгодным решением.
Металлические колесные башмаки и двойной колесный башмак можно подключить к блоку управления для перегрузочного моста, промышленных ворот и/или светофоров (снаружи) и сигнальных ламп (внутри). После установки колесного башмака можно открывать промышленные ворота и начинать управление доклевеллером. При этом светофор снаружи переключается на красный свет, а сигнальная лампа внутри – на зеленый. Когда колесные башмаки удаляются, светофор снаружи переключается на зеленый свет, а сигнальная лампа внутри на красный, предупреждая о том, что погрузочно-разгрузочный процесс небезопасен.

Металлические колесные башмаки

Металлический колесный башмак обладает высокой прочностью и оборудован датчиком, который регистрирует колесо транспортного средства после установки башмака.
Технические спецификации
Подключение ........24 V/DC
Спиральный кабель ..растягивается до 8м
Коробка для подключения, закрепляемая на стене
Стандартный цвет ...RAL 1023
Класс защиты .......IP54
Опции

Гальванизированная цепь (5 м) для защиты от кражи, закрепляемая на стене
Монтажные инструменты и табличка остановки для повышения безопасности, перемещаемые на колесах
Оцинковка горячим способом

Резиновые колесные башмаки

Данные колесные башмаки изготовлены из прочной долговечной резины и оснащены рым-болтом. Они также доступны в виде симметричной модели. Стандартный цвет-черный.
Опции

Гальванизированная цепь (5 м) для защиты от кражи, закрепляемая на стене
Кронштейн для крепления к стене

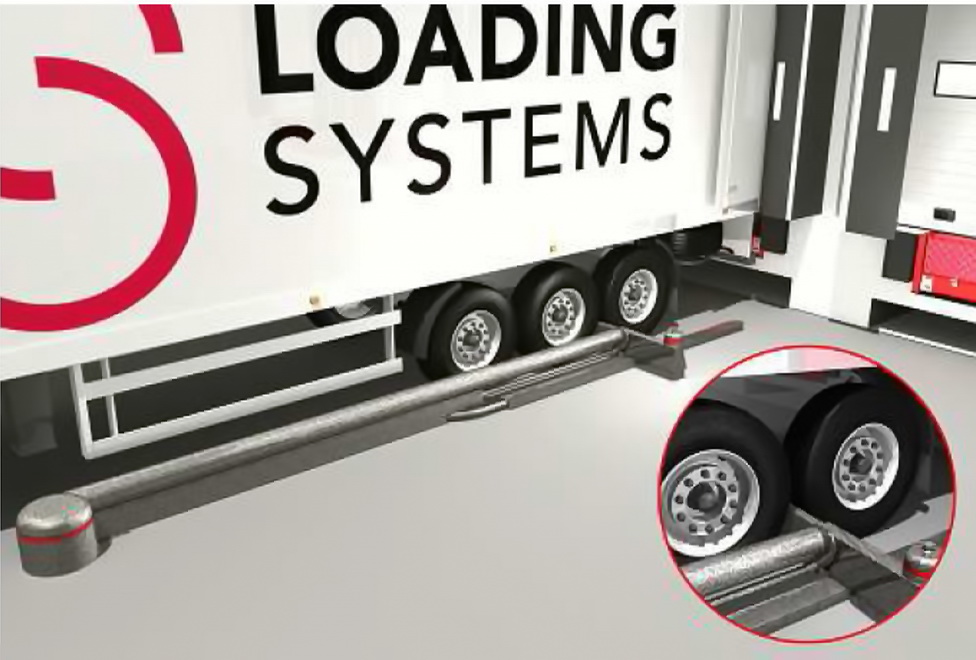

Двойные колесные башмаки

Двойной колесный башмак представляет собой прочную инновационную и простую в использовании модель, которая блокирует колеса грузового автомобиля с двух сторон. В качестве опции данные колесные башмаки можно оборудовать оптическим датчиком обнаружения транспортного средства.
Технические спецификации
Стандартный цвет ...RAL 1023
Гальванизированная цепь (5 м) для защиты от кражи, закрепляемая на стене
Опции

Оптический датчик; спиральный кабель, растягиваемый до 8 метров, и коробка для подключения
Оцинковка горячим способом

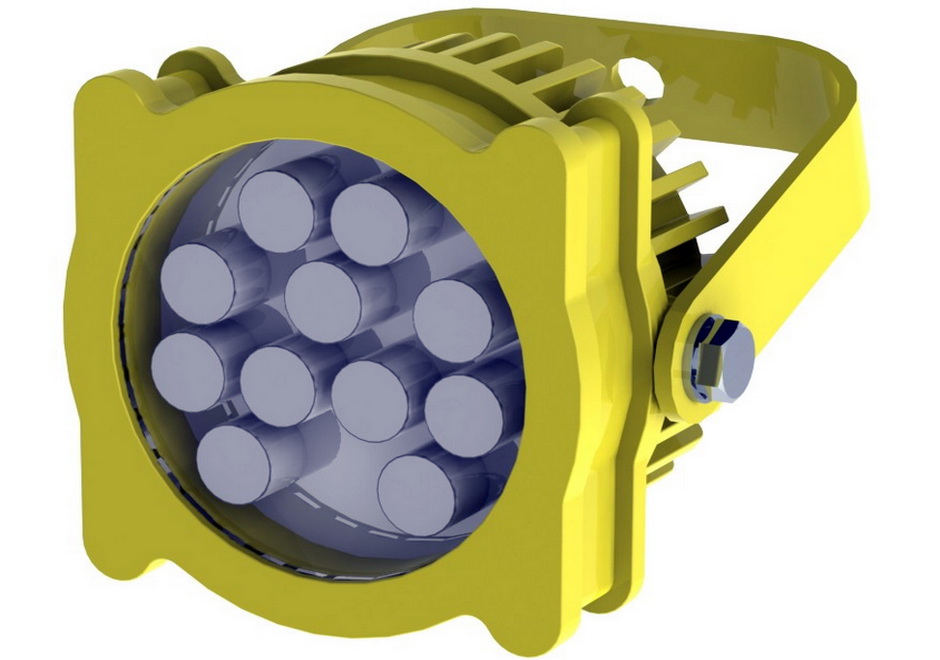

Доковый прожектор

Доковые LED прожекторы компании Loading Systems обеспечивают освещение всей длины транспортного средства и повышают уровень безопасности во время погрузочно-разгрузочных процессов. Они легко могут быть подключены к контактной коробке на стене или к пульту управления перегрузочным мостом, надувным докшелтером или промышленными воротами. Компактный доковый прожектор LED подходит как для фиксированного монтажа, так и для монтажа на поворотном кронштейне. Кроме того, он легко может быть закреплен на уже имеющейся опоре.

Доковый прожектор LED 220VAC

Долгий срок службы и энергосбережение
Средний срок службы твердотельного источника света составляет 50.000 часов без замены лампы. Для работы докового прожектора LED компании Loading Systems необходимо всего 16W. В результате экономия энергии составляет 89% по сравнению с доковым прожектором с лампой накаливания 150W.

Материалы
Модульный доковый прожектор LED обеспечивает яркое и равномерное освещение транспортного средства по всей длине. Прочный корпус из литого алюминия окрашен в сигнальный желтый цвет для максимальной видимости. Благодаря небольшому размеру корпуса вероятность столкновения с транспортным средством сводится к минимуму. Кроме того, корпус остается прохладным во время использования. В связи с тем, что источник света не содержит провод накаливания, доковый прожектор LED обладает большой прочностью и даже при случайном столкновении остается неповрежденным.
Опции
Желтая двойная опора на шарнирах для крепления докового прожектора
Технические данные
Нормы ..................CE
Эксплуатационный срок ..50.000 часов
Энергопотребление ......16 W
Подключение ............110/240V AC, 50/60Гц
Угол излучения .........± 15º
Линза ..................ударопрочный акрил (не стекло)
Минимальная температура использования ...-30º C
Максимальная температура использования ..40º C
Монтажный кронштейн стальной с отверстием 13 мм для крепления
Класс защиты ...........IP65
Характеристики

Потребление энергии на 89% меньше, чем у моделей 150W
Ударопрочные акриловые линзы
Крепкий металлический корпус и твердотельный источник света
Во время использования корпус остается прохладным
Доковый прожектор легко монтируется к уже имеющейся опоре
Тип LED имеет долгий эксплуатационный срок (в среднем 50.000 часов) и обеспечивает яркое равномерное освещение

Доковый прожектор LED 12 VDC

Долгий срок службы и энергосбережение
Средний срок службы твердотельного источника света составляет 50.000 часов без замены лампы. Для работы докового прожектора LED компании Loading Systems необходимо всего 24W. В результате экономия энергии составляет 84% по сравнению с доковым прожектором с лампой накаливания 150W.

Материалы
Модульный доковый прожектор LED обеспечивает яркое и равномерное освещение транспортного средства по всей длине. Корпус из черного пластика оборудован ручкой. Алюминиевый радиатор обеспечивает поток воздуха во время использования. Усиленные точки крепления. В связи с тем, что источник света не содержит провод накаливания, прожектор LED обладает большой прочностью и даже при случайном столкновении остается неповрежденным. Прочный корпус из литого алюминия окрашен в сигнальный желтый цвет для максимальной видимости либо оцинкован.
Опции
(920-000950) Трансформатор 24W 220V AC / 12V DC для блока управления
(920-000961) Блок управления докового осветителя IP65 с выключателем
Технические данные
Нормы..........................CE
Размеры светильника (LxWxH)....76x110x181 mm
Размеры с поворотным рычагом (LxWxH)...1115x110x310 mm
Эксплуатационный срок..........50.000 часов
Энергопотребление..............24 W
Количество ламп LED............6
Напряжение.....................12 VDC
Световой поток.................1500 lm
Цветовая температура...........5000-7000 K
Класс защиты...................IP68
Вес набора.....................5 kg
Характеристики

Потребление энергии на 84% меньше, чем у моделей 150W
Тип LED имеет долгий эксплуатационный срок (в среднем 50.000 часов) и обеспечивает яркое равномерное освещение
Подключение 12 вольт через трансформатор
Встроенная ручка
Водонепроницаемый корпус и твердотельный источник света
Поворотный кронштейн может быть 2 видов: оцинкованный и окрашенный в цвет рал 1023 желтый
В комплект поставки входит комплект с осветителем, поворотным кронштейном и проводами

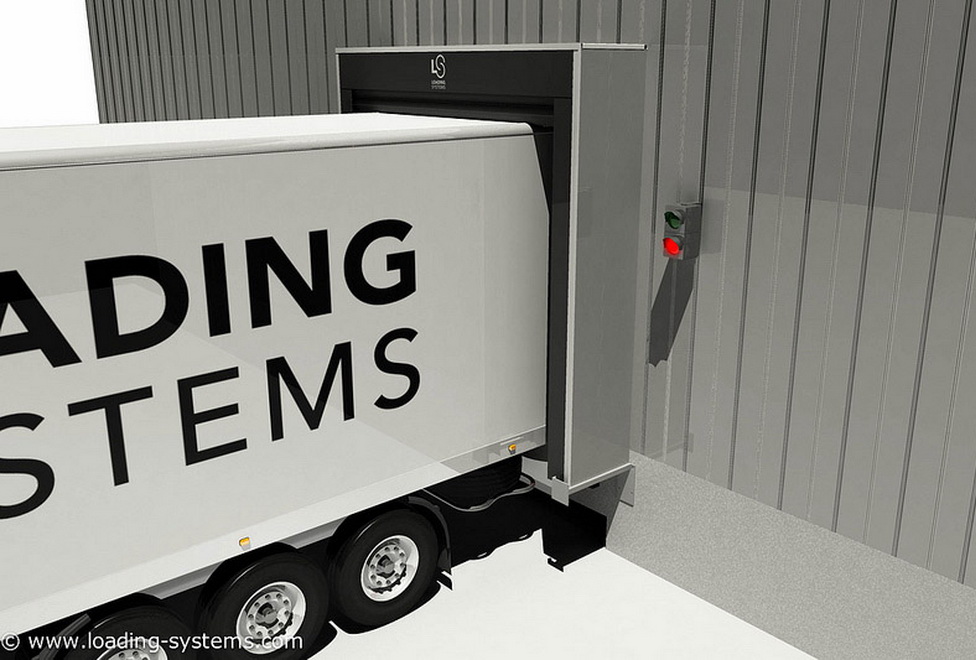

Доковые светофоры

Светофоры LED обеспечивают оптимальное регулирование посредством световых сигналов. Доковый светофор повышает уровень безопасности вокруг погрузочно-разгрузочной платформы и на ней. Его легко можно подключить к блоку управления для перегрузочного моста, надувного докшелтера или секционных ворот. При открывании секционных ворот или управлении доковым оборудованием, доковый светофор снаружи переключается с зеленого на красный. Когда погрузочно-разгрузочный процесс завершен, и ворота снова закрыты, доковый светофор снаружи переключается с красного на зеленый. Таким образом, водитель транспортного средства получает сигнал о том, что сложилась безопасная ситуация и он может отъезжать. На блоке управления внутри помещения можно установить световые сигналы, которые меняют цвет на противоположный по отношению к светофорам снаружи. Светофоры снаружи и световые сигналы внутри могут работать в комбинации с колесным башмаком или датчиком обнаружения транспортных средств.

Материалы
Светофоры LED хорошо заметны и обеспечивают интенсивный свет. К тому же, они обладают высокой ударопрочностью и оснащены водонепроницаемым корпусом (IP 65). Доковые светофоры имеют долгий эксплуатационный срок, более 50.000 рабочих часов, и низкое энергопотребление.
Размеры
Светофоры поставляются в двух моделях, которые отличаются размерами. Диаметр красной и зеленой линзы составляет 100 мм или 200 мм.
Технические данные
Нормы ..................CE
Подключение.............12V/24V DC, 110V/220V AC, 50/60Гц
Длина волны ............красный 625±5 nm / зеленый 505±5 nm
Класс защиты ...........IP65
934-151
Срок службы ............50.000–80.000 часов
Энергопотребление ......12 W
Количество LED .........красный и зеленый свет каждый 45 штук
Интенсивность света ....красный > 150 cd и зеленый > 300 cd
934-152
Срок службы ............> 50.000 часов
Энергопотребление ......<= 21 W
Количество LED .........красный и зеленый свет каждый 90 штук
Интенсивность света ....красный > 300 cd и зеленый > 500 cd

Характеристики

Энергосбережение
Интенсивный световой поток
Износостойкость и долгий срок службы
Высокая ударопрочность
Минимальное тепловыделение
Водонепроницаемый корпус (IP 65)
Экологичность
Поставляются в двух различных моделях
Возможность подключения к электропитанию с различным напряжением благодаря встроенному трансформатору

Варианты монтажа
Благодаря встроенному трансформатору, доковые светофоры можно подключить к источникам электропитания с различным напряжением, что позволяет применять данный продукт, как для нового, так и уже существующего проекта. Маленькая модель монтируется задней стороной к стене. Большая модель крепится к стене при помощи регулируемого монтажного кронштейна.
Опции
Сигнальные лампы на блоке управления (внутри помещения)

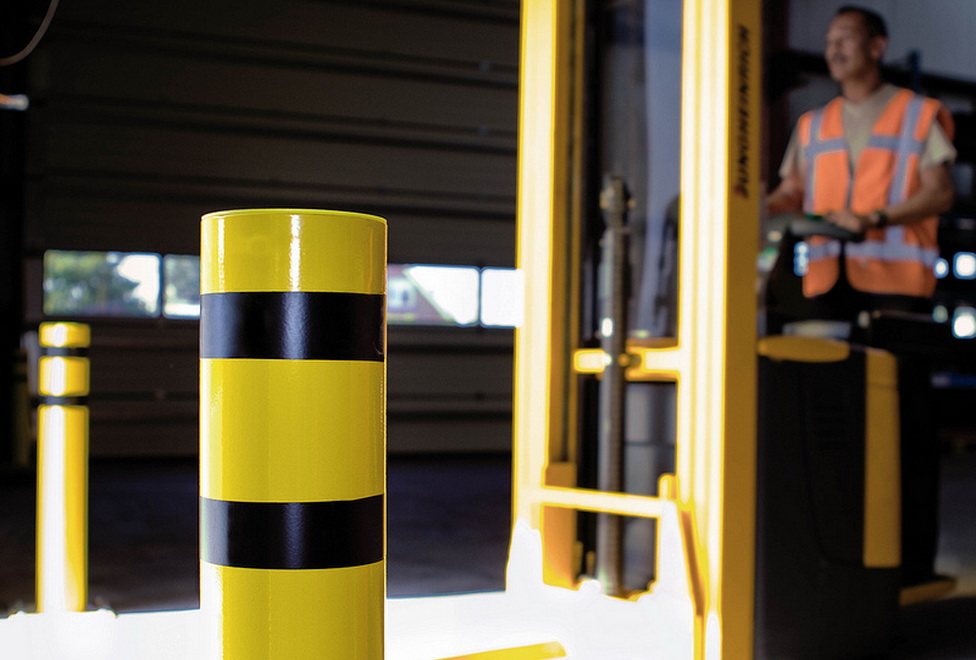

Маркировочные столбики

Маркировочные столбики способны выдерживать экстремальные нагрузки и предназначены для защиты ворот, стен здания, погрузочно-разгрузочных рамп и оборудования от повреждений. Кроме того, они применяются для обеспечения безопасности рабочих зон. Маркировочные столбики поставляются в виде модели для крепления на поверхности или для бетонирования. Модель для бетонирования помещается в бетон на 400 мм или в заранее забетонированную трубу. В последнем случае маркировочные столбики можно легко удалить (временно). Модель для монтирования на поверхности имеет крепежную пластину, оснащенную 4 отверстиями.

Модели и опции
Модель 1 имеет диаметр 76 мм и применяется, если внутренним средством транспортировки является гидравлическая тележка. Данную модель мы рекомендуем устанавливать вдоль проходных дорожек.
Модель 2 имеет диаметр 168 мм и применяется, если внутренним средством транспортировки является вилочный погрузчик. Мы рекомендуем данную модель, когда на рампе для погрузочно- разгрузочных операций используется перегрузочный мост.
Модель 3 диаметром 270 мм, применяется, когда грузовой автомобиль может заезжать внутрь здания. Мы рекомендуем использовать данную модель для больших рамп, где отсутствует перегрузочный мост.
В качестве опции для маркировочных столбиков с крепежными пластинами можно приобрести монтажный набор.
Материалы
Маркировочные столбики изготовлены из оцинкованной металлической трубы и окрашены в сигнальный желтый цвет (RAL 1023). Приваренная верхняя часть имеет округлую форму, что способствует оптимизации стока воды.
Характеристики

Благодаря округлой форме приваренной верхней части вода стекает вниз
Доступны версии с тремя различными диаметрами
Поставляются в виде модели для бетонирования и модели с крепежной пластиной

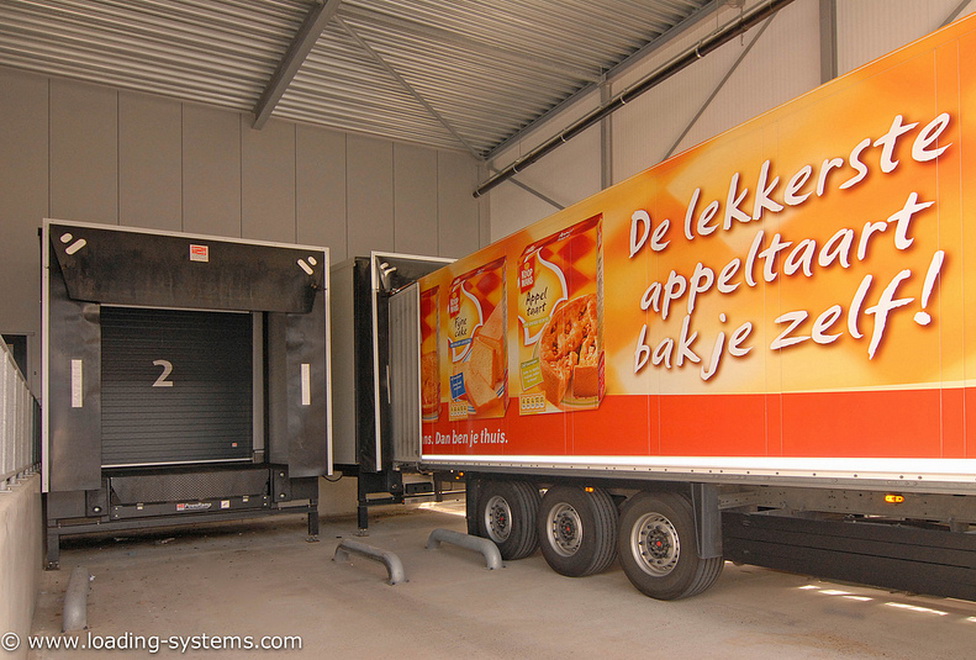

Колесные направляющие

Колесные направляющие обеспечивают правильную парковку транспортного средства перед погрузочно-разгрузочной платформой и значительно снижают риск повреждения здания, перегрузочного моста, герметизатора проема и самого грузового автомобиля. Колесные направляющие особенно рекомендуется применять в комбинации с широкими доклевеллерами и докшелтерами надувного типа или с подушками. Это обусловлено тем, что при использовании данных продуктов очень важно, чтобы транспортное средство было правильно расположено. Стандартные колесные направляющие, оцинкованные горячим способом, поставляются в виде моделей для бетонирования и для крепления на поверхности. Модель для бетонирования помещается в бетонный фундамент. Модель для установки на поверхности оснащена крепежной пластиной и монтажными отверстиями.

Модели
Модель для монтирования на поверхности (с крепежными пластинами)
Колесные направляющие изготовлены из высококачественной трубы диаметром 170 мм. Доступны в изогнутом исполнении (970-011) или в виде прямой модели (970-012). В качестве опции для колесных направляющих с крепежными пластинами можно приобрести монтажный набор.
Модель для бетонирования (с анкерным креплением в бетоне)
Колесные направляющие изготовлены из высококачественной трубы диаметром 170 мм. Доступны в изогнутом исполнении (970-013) или в виде прямой модели (970-014).
Низкая модель (с крепежными пластинами)
Колесные направляющие изготовлены из высококачественной трубы диаметром 140 мм. Доступны в изогнутом исполнении (970-030) или в виде прямой модели (970-025).
Характеристики

Применяются для новых и существующих зданий
Модели самых разных размеров поставляются как для бетонирования, так и для крепления на поверхности
Стандартно оцинкованы горячим способом

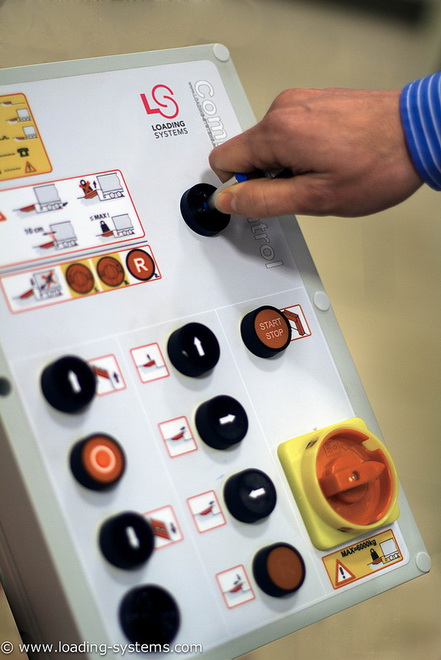

CombiControl 930

CombiControl 930 представляет собой комбинированный блок управления погрузочно-разгрузочным оборудованием, таким как перегрузочный мост PoweRamp, герметизатор проема PowerShelter и промышленные ворота PowerDoor. Благодаря модульной концепции блок управления CombiControl 930 можно легко расширить различными опциями, которые повышают уровень безопасности рядом с погрузочно-разгрузочной платформой и на ней. Блок управления CombiControl 930 полностью удовлетворяет всем применимым Европейским нормам и имеет CE сертификацию. Качество и безопасность отвечают действующим стандартам.

Стандартные спецификации
Блок управления CombiControl 930 имеет класс защиты IP 54. CombiControl 930 стандартно оборудован главным выключателем питания, защищенным замком. Таким образом, в аварийной ситуации можно одним действием отключить подачу электричества ко всем продуктам, подключенным к CombiControl. При помощи висящего замка блок управления CombiControl 930 защищен от несанкционированного использования.
CombiControl стандартно выпускается для 3-фазной сети, где напряжение между фазами составляет 400 V. В этом случае должны быть использованы нулевой и заземляющий проводники. Такую 3-фазную сеть обозначают более коротким способом 3 N E 400V AC. Блок управления CombiControl 930 также можно подключить к сетям с другими фазами (без предварительной адаптации):
- 3 N E 230V AC
- 1 N E 230V AC
Последовательное подключение
Принцип функционирования CombiControl основан на логике последовательного подключения, что позволяет предотвратить повреждение погрузочно-разгрузочных систем:

Последовательное подключение перегрузочный мост PoweRamp / промышленные ворота PowerDoor Доклевеллер PoweRamp «освобождается» (может быть использован) только после того, как промышленные ворота PowerDoor полностью открылись. Таким образом, повреждение продуктов из-за неверного управления исключено.
Последовательное подключение герметизатор проема PowerShelter / промышленные ворота PowerDoor Промышленные ворота PowerDoor могут быть открыты только после активации надувного док-шелтера PowerShelter, который необходимо использовать для предотвращения сквозняка и проникновения холода.
Последовательное подключение перегрузочный мост PoweRamp/ герметизатор проема PowerShelter/ промышленные ворота PowerDoor Промышленные ворота PowerDoor могут быть открыты только после активации надувного док-шелтера PowerShelter. Когда промышленные ворота полностью открылись, можно приступать к управлению перегрузочным мостом PoweRamp. Такое последовательное подключение предотвращает не только повреждение оборудования из-за неверного управления, но проникновение холода и сквозняка внутрь помещения.

Комбинирование прочих погрузочно-разгрузочных систем

Светофоры и сигнальные лампы
Доковые прожекторы
Система обнаружения транспортных средств
Сигнал тревоги

Технические спецификации

Нормы ............ согласно CE
Высота ...... ......... 254 мм
Ширина ................ 180 мм
Толщина ............... 120 мм
Высота ................ 360 мм
Ширина ................ 254 мм
Толщина ............... 120 мм
Подключение ........... 3 N E 400 V
Класс защиты .......... IP 54
Диапазон температуры .. -20°C до + 60°C
Блок управления CombiControl PoweRamp 232/233 &
(PowerShelter 403E/407) & PowerDoor 601

Опции

Блок управления с IP 64
Евроштекер к CombiControl
Светофор красный/зеленый
Сигнальные лампы красный/зеленый
Доковые прожекторы
Колесный башмак
Защитное ограждение
Звуковая сигнализация
Другое напряжение
Датчик обнаружения транспортного средства
Дистанционное управление для промышленных ворот PowerDoor
Модульное расширение дополнительными системами безопасности для промышленных ворот PowerDoor
