Ворота и калитки со стальной рамой и с заполнением сварной сеткой

Калитка обеспечивает удобный доступ на огражденную территорию для пешеходов. Подходит как для загородного дома, так и для объектов индустриального назначения. Полотно изготавливается из тех же металлических секций, что и системы ограждений.

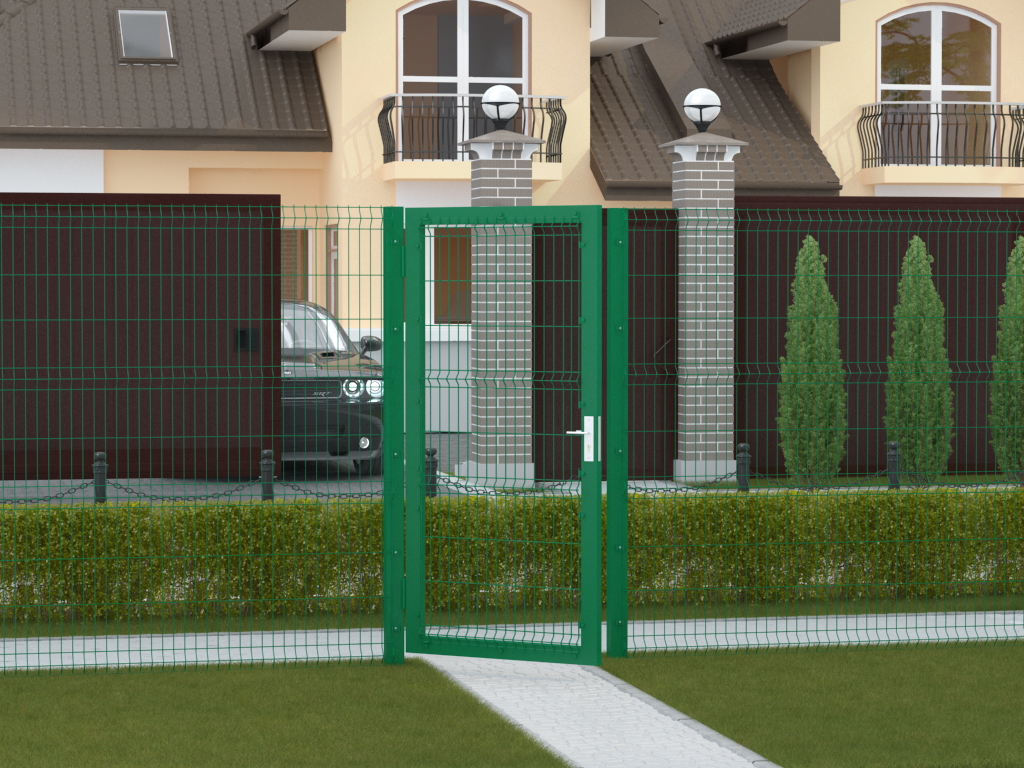

Обеспечивают удобный дoступ на огражденную территорию частного сектора

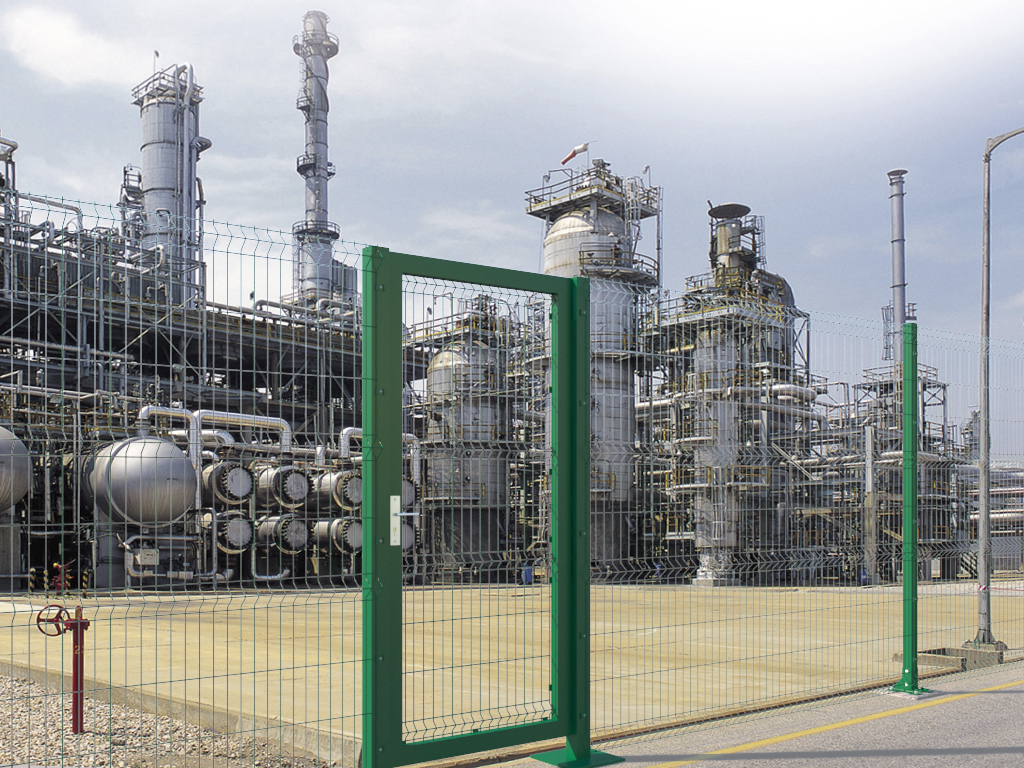

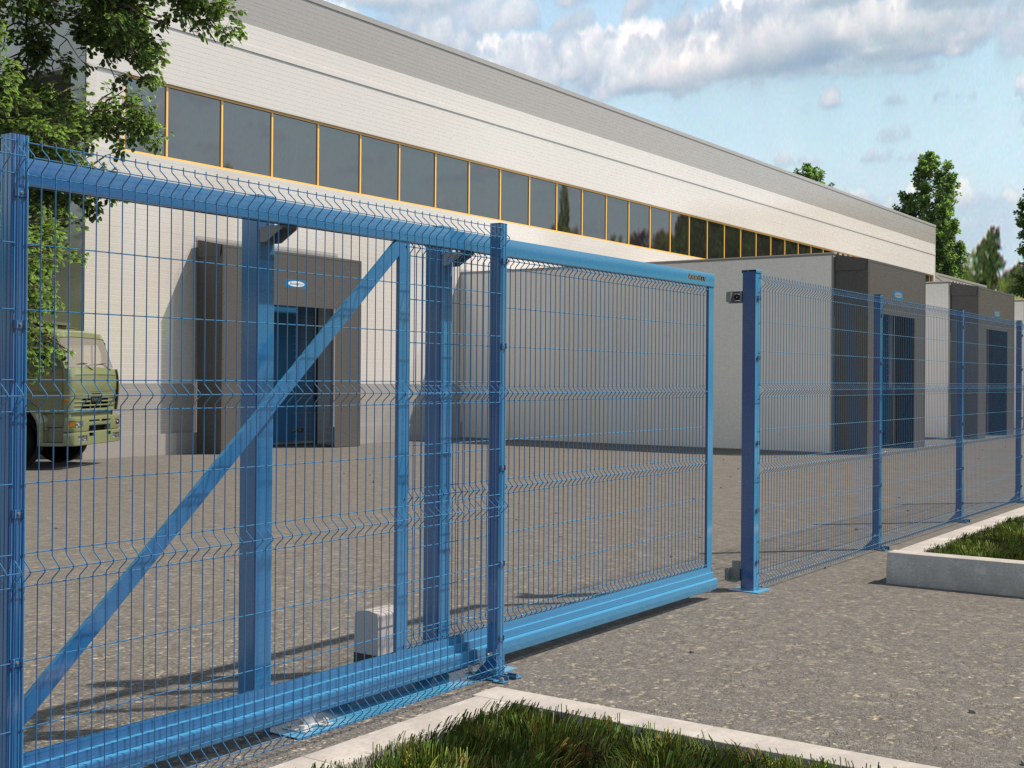

Устанавливаются в составе въездной группы в индустриальных парках и предприятиях

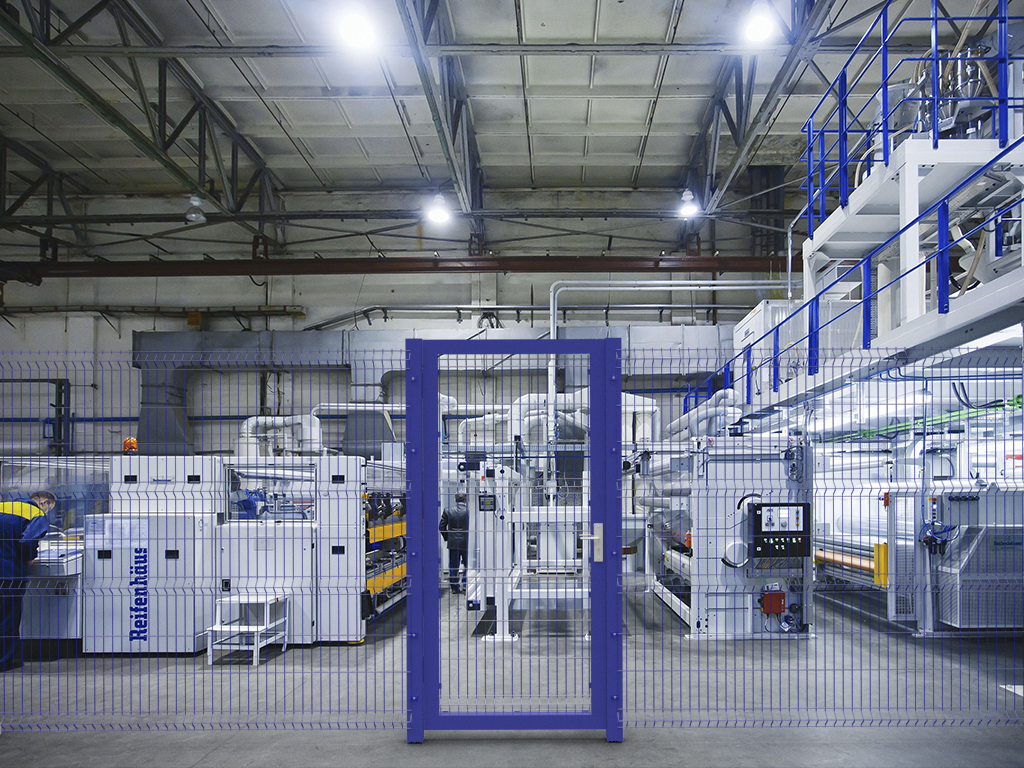

Могут использоваться для разграничения зон внутри предприятия

СТАНДАРТНЫЕ ЦВЕТА

RAL 6005 (зеленый)

RAL 8017 (коричневый)

Нестандартный цвет по карте RAL (наценка)

ПАРАМЕТР	ПОКАЗАТЕЛЬ
Высота проема, мм	от 1 000 до 3 000
Ширина проема, мм	от 600 до 1 500
Просвет, мм	от 10 до 200

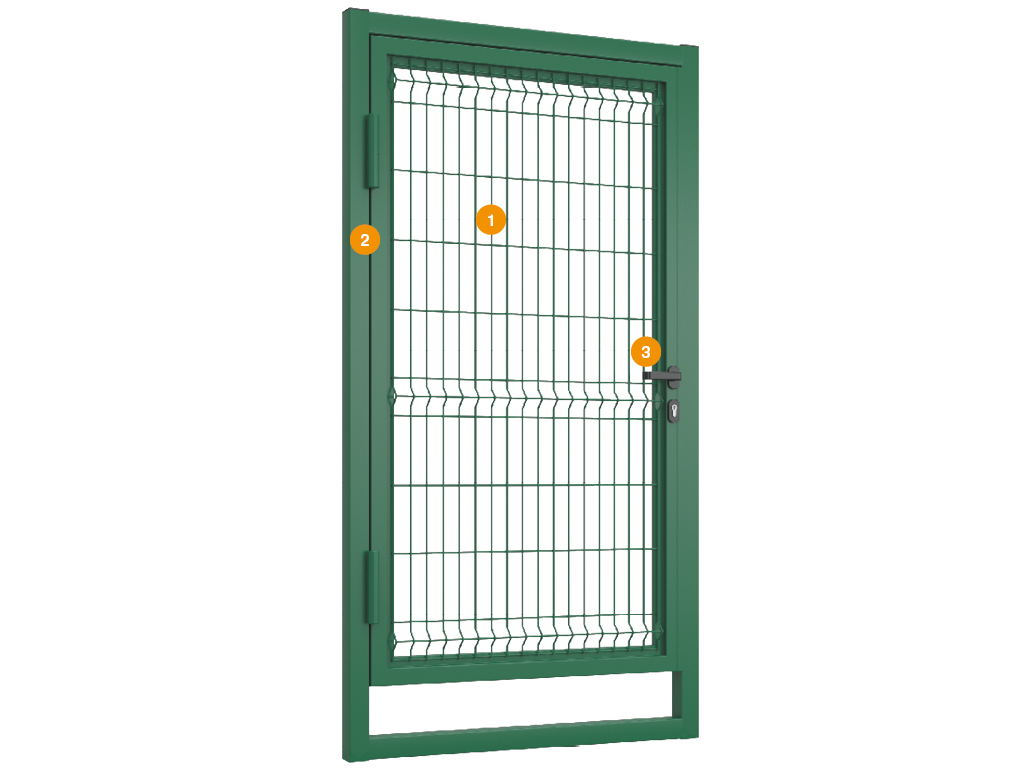

1. Щит калитки

2. О-образная рама

3. Замок с нажимной ручкой

B — ширина прoема

H — высота проема

P — просвет

Мoнтаж с бетонированием столбов.

Монтаж с бетонированием рамы.

Монтаж на фланцы.

Калитка со стальной рамой из Т-профиля изготавливается в одном, наиболее популярном размере. Полотно изготавливается из тех же металлических секций, что и системы ограждений. Применение цельносварной О-образной рамы значительно упрощает и сокращает время монтажа. Подходит как для загородного дома, так и для объектов индустриального назначения.

КАЛИТКА СО СТАЛЬНОЙ РАМОЙ ИЗ Т-ПРОФИЛЯ И С ЗАПОЛНЕНИЕМ СВАРНОЙ СЕТКОЙ, О-ОБРАЗНАЯ РАМА

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	2000
B, мм Ширина проема	1000

Щит калитки.

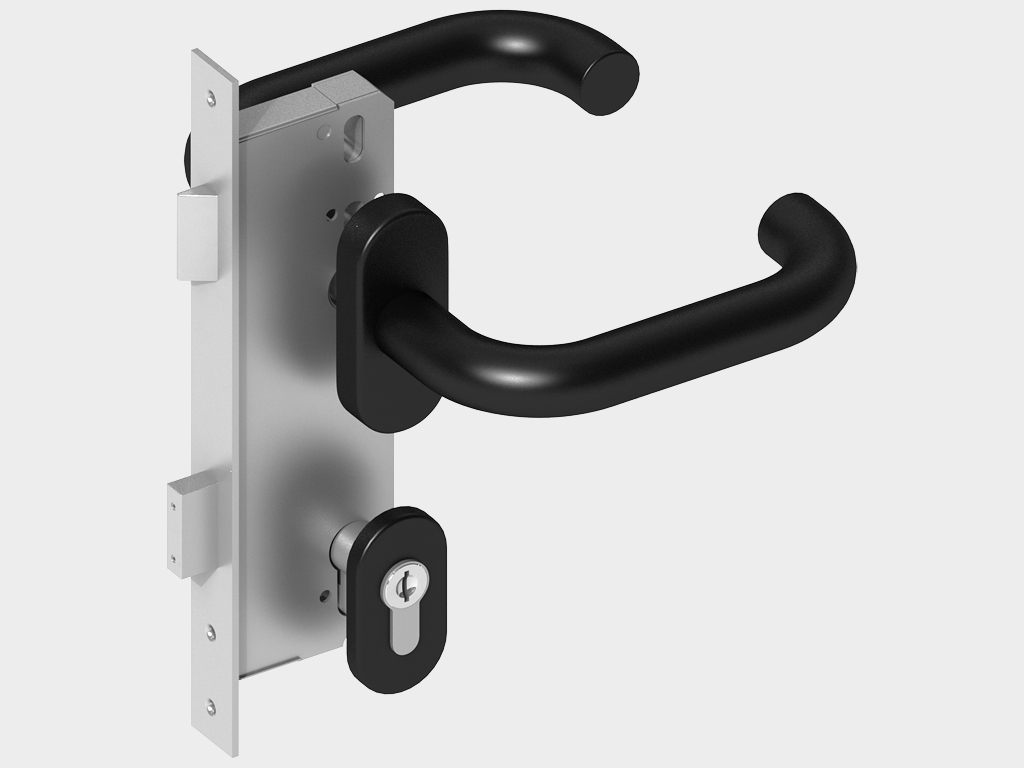

Замок с нажимной ручкой.

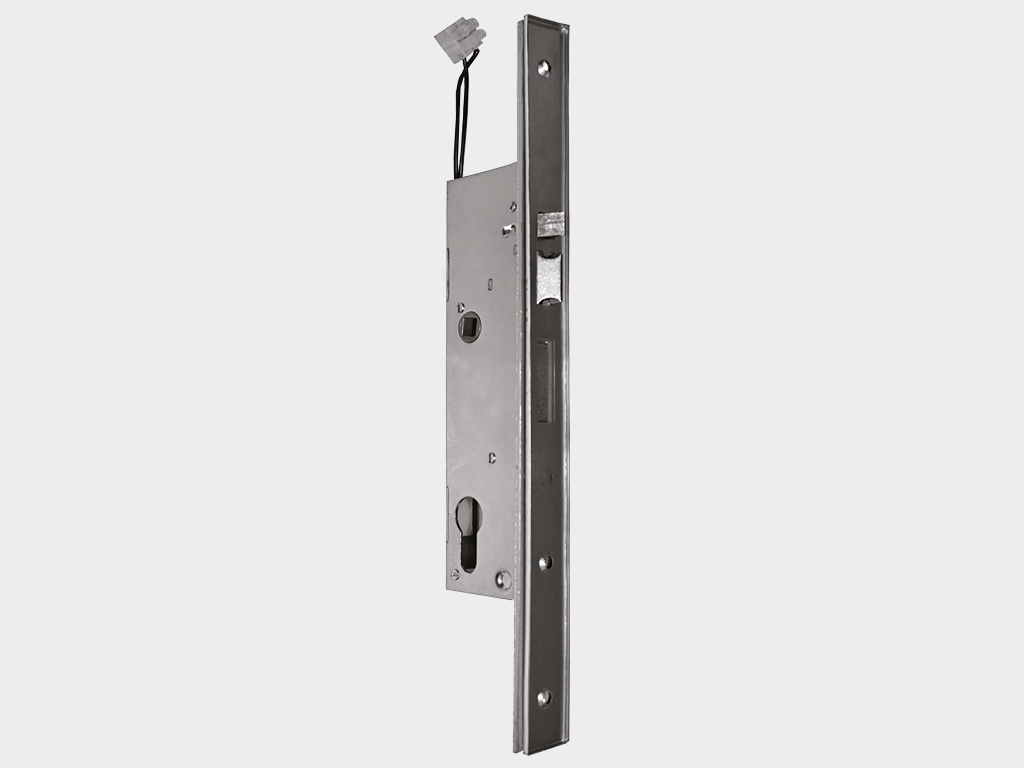

Замок врезной электромеханический.

ПАРАМЕТР	ЗНАЧЕНИЕ
Толщина порошкового покрытия не менее, мкм	60
Поверхностная плотность цинка не менее, г/ м²	80
Диаметр горизонтального прутка, мм	не менее 4
Диаметр вертикального прутка, мм	не менее 4
Сопротивление ветровой нагрузке, Па	700
Сопротивление удару твердым телом, Дж	Е = 10 Дж; h = 1 м; m = 1 кг
Безотказность, количество циклов открывания-закрывания, не менее	20 000
Прочность крепления ручек к полотну, H	не менее 500
Усилие ручного открытия и закрытия калитки, H	не более 150

1. Правильная устанoвка и корректная эксплуатация системы ограждений гарантируют надежность и долговечность работы. При эксплуатации необходимо:

1.1. Проводить внешний осмотр изделия каждые 6 месяцев после установки системы.

1.2. При внешнем осмотре убедитесь в жесткости крепления сварных секций к несущему столбу, в отсутствии мест со слабыми соединениями, а также в отсутствии внешних механических повреждений.

1.3. При наличии в ограждениях врезных конструкций (ворот, калиток) проверить соединения с ними и их работоспособность.

1.4. Створки ворот, калитки должны открываться и закрываться плавно, без заеданий и скрипа, надежно фиксироваться замковым устройством. При необходимости, с помощью регулировочных элементов отрегулировать положение, смазать петли, ручки и замковое устройство.

1.5. Не допускать попадания внутрь столба осадков (воды, снега, града). Для этого необходимо убедиться, что все столбы закрыты специальными заглушками.

1.6. Эксплуатация ограждений разрешается при температуре окружающей среды от -50 до +60 °С и относительной влажности 75 %.

2. При эксплуатации ограждения запрещается:

2.1. Подвергать ограждение рывкам и ударам.

2.2. Использовать при чистке ограждения вещества, способные вызвать повреждения поверхностей.

2.3. Установка непредусмотренного производителем оборудования, изменяющего весовые, ветровые и др. нагрузки конструктивных элементов ограждения. Любое вмешательство в стандартные решения производителя может привести к потере прочностных характеристик конструкции.

2.4. Для монтажа систем безопасности и видеонаблюдения необходимо использовать специально разработанную для этих целей конструкцию. Возможность установки другого оборудования уточняйте у производителя.

3. Меры безопасности:

3.1. Монтаж ограждений должен производиться лицами, полностью изучившими инструкцию по монтажу. При выполнении монтажных работ:

3.2. Используйте только исправные инструменты.

3.3. При установке секций ограждения до их закрепления будьте особенно внимательны и аккуратны, предохраняйте элементы секций от падений.

3.4. При выполнении работ, связанных с необходимостью подъема персонала на высоту более 1,5 м, необходимо пользоваться предохранительным монтажным поясом. Его состояние должно проверяться перед началом работы.

4. При монтаже запрещается:

4.1. Применять приставную или раздвижную лестницу.

4.2. Использовать стремянку высотой более 2,5 м.

УПАКОВКА В КАРТОН	ХАРАКТЕРИСТИКИ УПАКОВКИ
Описание	Упакoвка щита и столбов
Состав	Картон пятислойный, стретч-пленка, скотч с логотипом

УПАКОВКА В ПУЗЫРЧАТУЮ ПЛЕНКУ	ХАРАКТЕРИСТИКИ УПАКОВКИ
Описание	Стандартная упаковка столбов

УПАКОВКА В ДЕРЕВО	ХАРАКТЕРИСТИКИ УПАКОВКИ
Описание	Упаковка щита и столбов
Состав	Обрешетка из доски, лист картонный по краям

УПАКОВКА В КОРОБКУ	ХАРАКТЕРИСТИКИ УПАКОВКИ
Описание	Упаковка комплектующих
Состав	Коробка из трехслойного картона, стретч-пленка, скотч с логотипом
Ширина, мм	450
Высота, мм	300
Длина, мм	550

УПАКОВКА В СТРЕТЧ - ПЛЕНКУ	ХАРАКТЕРИСТИКИ УПАКОВКИ
Описание	Уупаковка щита и ручки нажимной в составе щита

Покупателю предоставляется гарантия работоспособности конструкции производства концерна DoorHan на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.
