КОМПЛЕКТЫ БАЛОК ДЛЯ ОТКАТНЫХ ВОРОТ

ПРЕИМУЩЕСТВА БАЛОК ДЛЯ ОТКАТНЫХ ВОРОТ DOORHAN:




Схема использования комплекта к балке для откатных ворот:






СИСТЕМА РОЛИКОВ И НАПРАВЛЯЮЩИХ ДЛЯ БАЛКИ Х/К 60Х55Х3 L=6000ММ

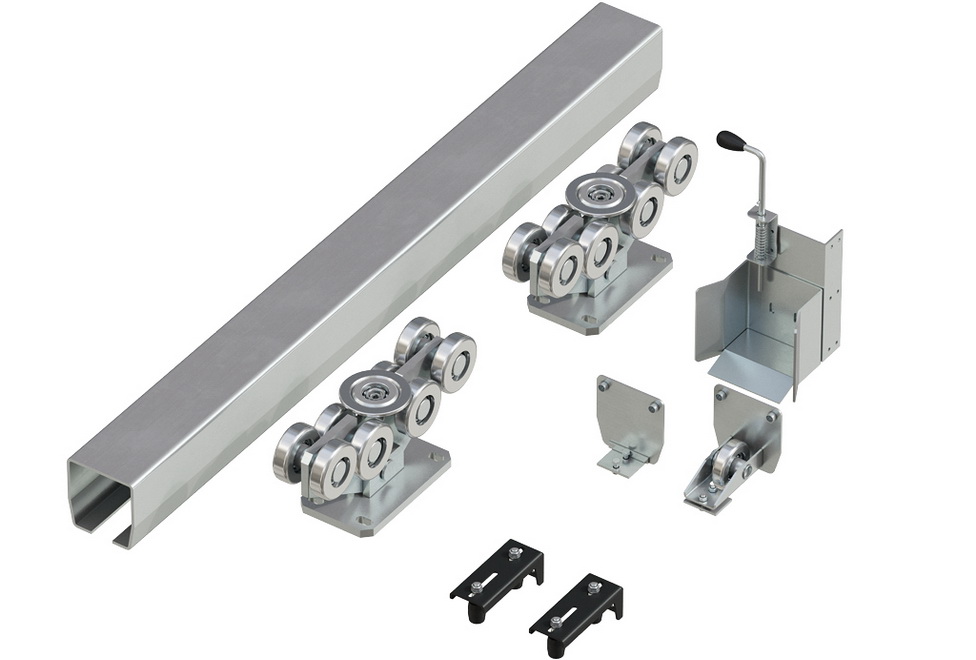

В состав комплектов входит все необходимое для сборки и установки сдвижных ворот. К данным комплектам подходят любые виды щитов, сделанные самостоятельно.  Допустимая нагрузка 350 кг (кН).  Общий вид комплекта:


БАЗОВАЯ КОМПЛЕКТАЦИЯ КОМПЛЕКТА ДЛЯ ОТКАТНЫХ ВОРОТ DOORHAN 60x55x3

Балка 60х55х3, L = 6000 мм
Роликовые опоры — 2 шт.



Ловитель нижний — 1 шт.
Устройства направляющие — 2 шт.
Крышки для балки — 2 шт.





СИСТЕМА РОЛИКОВ И НАПРАВЛЯЮЩИХ ДЛЯ БАЛКИ Х/К 71Х60Х3,5 L=6240ММ

В комплекты входит все необходимое для сборки и установки сдвижных ворот. К данным комплектам подходят любые виды щитов, сделанные самостоятельно. Допустимая нагрузка 400 кг (кН).  Общий вид комплекта:


БАЗОВАЯ КОМПЛЕКТАЦИЯ КОМПЛЕКТА ДЛЯ ОТКАТНЫХ ВОРОТ DOORHAN 71x60x3,5

Балка 71х60х3,5, L = 6240 мм
Роликовые опоры — 2 шт.
Ловитель нижний — 1 шт.
Устройства направляющие — 2 шт.
Крышки для балки — 2 шт.




СИСТЕМА РОЛИКОВ И НАПРАВЛЯЮЩИХ ДЛЯ БАЛКИ Х/К 95Х88Х5 L=6000ММ

В состав комплектов входит все необходимое для сборки и установки сдвижных ворот. К данным комплектам подходят любые виды щитов, сделанные самостоятельно. Допустимая нагрузка 600 кг (кН).  Общий вид комплекта:

БАЗОВАЯ КОМПЛЕКТАЦИЯ КОМПЛЕКТА ДЛЯ ОТКАТНЫХ ВОРОТ DOORHAN 95x88x5

Балка 95х88х5, L = 6000 мм
Роликовые опоры — 2 шт.

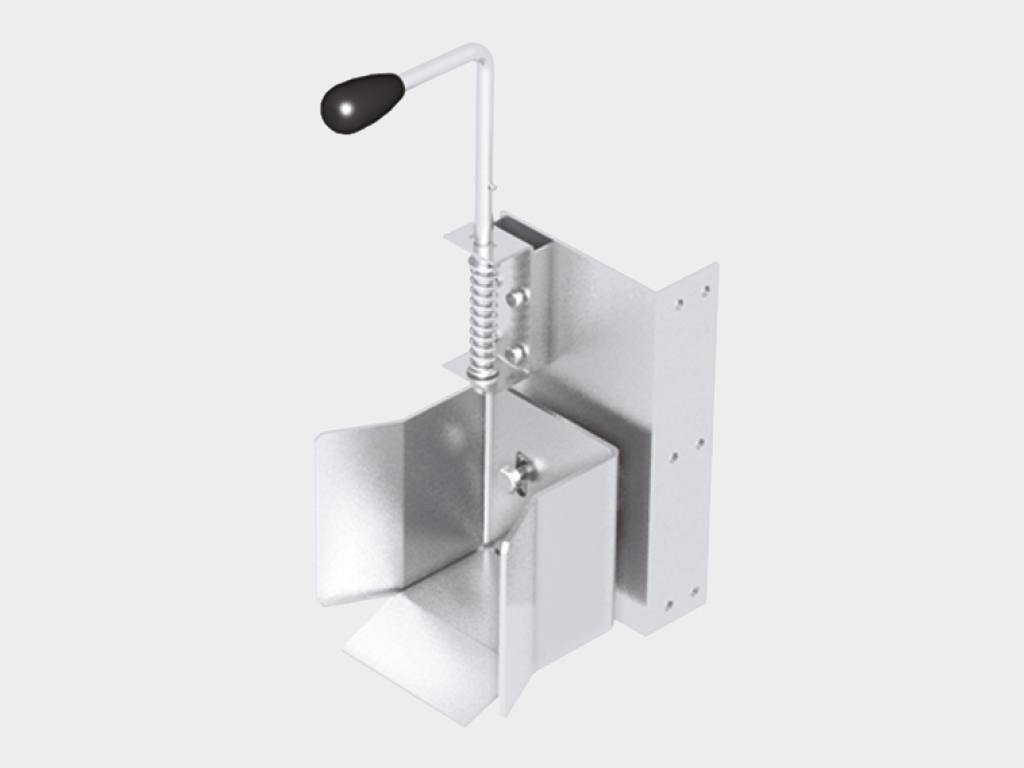

Ловитель нижний с задвижкой — 1 шт.
Устройства направляющие — 2 шт.
Крышки для балки — 2 шт.




СИСТЕМА РОЛИКОВ И НАПРАВЛЯЮЩИХ ДЛЯ БАЛКИ Х/К 138Х144Х6 L=8000ММ

В состав комплектов входит все необходимое для сборки и установки сдвижных ворот. К данным комплектам подходят любые виды щитов, сделанные самостоятельно.  Допустимая нагрузка 1200 кг (кН).  Общий вид комплекта:
КОМПЛЕКТЫ БАЛОК ДЛЯ ОТКАТНЫХ ВОРОТ DOORHAN

БАЗОВАЯ КОМПЛЕКТАЦИЯ КОМПЛЕКТА ДЛЯ ОТКАТНЫХ ВОРОТ DOORHAN 138x144x6

КОМПЛЕКТЫ БАЛОК ДЛЯ ОТКАТНЫХ ВОРОТ DOORHAN
Балка 138х144х6, L = 8000 мм.
КОМПЛЕКТЫ БАЛОК ДЛЯ ОТКАТНЫХ ВОРОТ DOORHAN
Роликовые опоры — 2 шт.
КОМПЛЕКТЫ БАЛОК ДЛЯ ОТКАТНЫХ ВОРОТ DOORHAN
Ловитель нижний с задвижкой — 1 шт.
КОМПЛЕКТЫ БАЛОК ДЛЯ ОТКАТНЫХ ВОРОТ DOORHAN
Устройства направляющие — 2 шт.
КОМПЛЕКТЫ БАЛОК ДЛЯ ОТКАТНЫХ ВОРОТ DOORHAN
Крышки для балки — 2 шт.



УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ

1. Правильная установка и корректная эксплуатация комплектующих гарантируют надежность и долговечность работы. При эксплуатации необходимо:
1.1. Проводить внешний осмотр изделия каждые 6 месяцев после установки системы.
1.2. При внешнем осмотре убедиться в жесткости крепления элементов к полотну ворот, в отсутствии внешних механических повреждений, в отсутствии мест со слабыми соединениями.
1.3. Эксплуатация систем роликов и направляющих разрешается при температуре окружающей среды от -30 до +40 °С и относительной влажности 75 %.
2. При эксплуатации систем роликов и направляющих для балки х/к 138х144х6, L = 8000 мм ЗАПРЕЩАЕТСЯ:
2.1. Подвергать роликовые опоры рывкам и ударам.
2.2. Использовать при чистке комплектующих вещества, способные вызвать повреждения поверхностей.
2.3. Установка не предусмотренного производителем оборудования, изменяющего весовые, ветровые и др. нагрузки конструктивных элементов комплектации. Любое вмешательство в стандартные решения производителя может привести к потере прочностных характеристик конструкции.
