Секционные промышленные ворота DoorHan
Промышленные секционные ворота устанавливаются в проемы производственных зданий, складских помещений, цехов, терминалов и прочих промышленных объектов, где они должны отвечать гораздо более жестким требованиям нежели гаражные секционные ворота. Так как промышленные ворота эксплуатируются с высокой интенсивностью, для обеспечения долгосрочной работы без сбоев, они обладают повышенными прочностными характеристиками за счет усиленной конструкции. Используемая в воротах система уплотнителей обеспечивает высокую термоизоляцию, что является важной задачей практически для любого промышленного объекта. Для уравновешивания полотна ворот используется торсионный механизм с системой QuickFix, которая позволяет максимально сократить время монтажа.

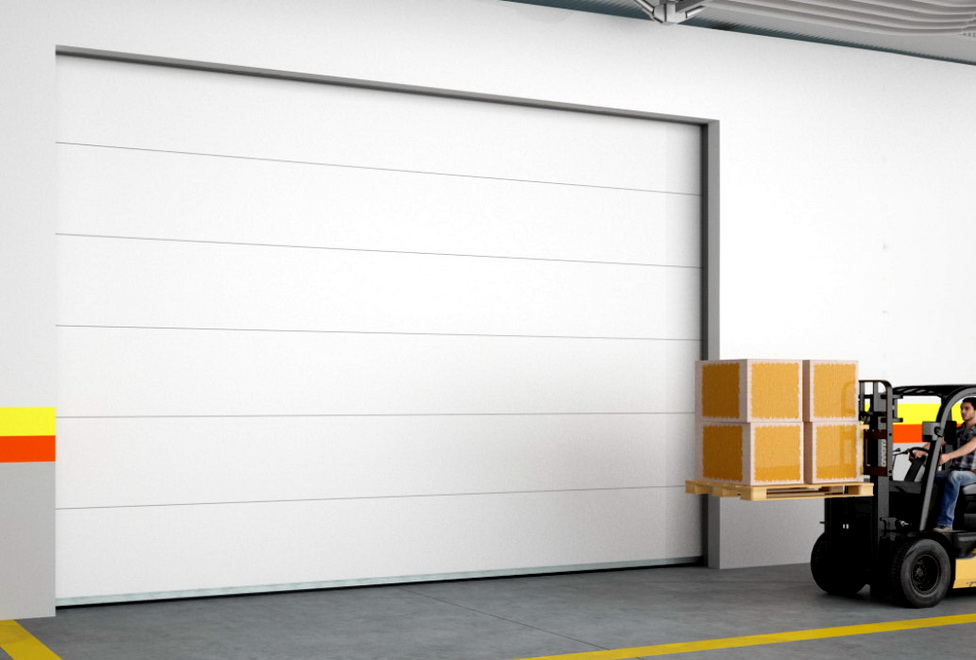

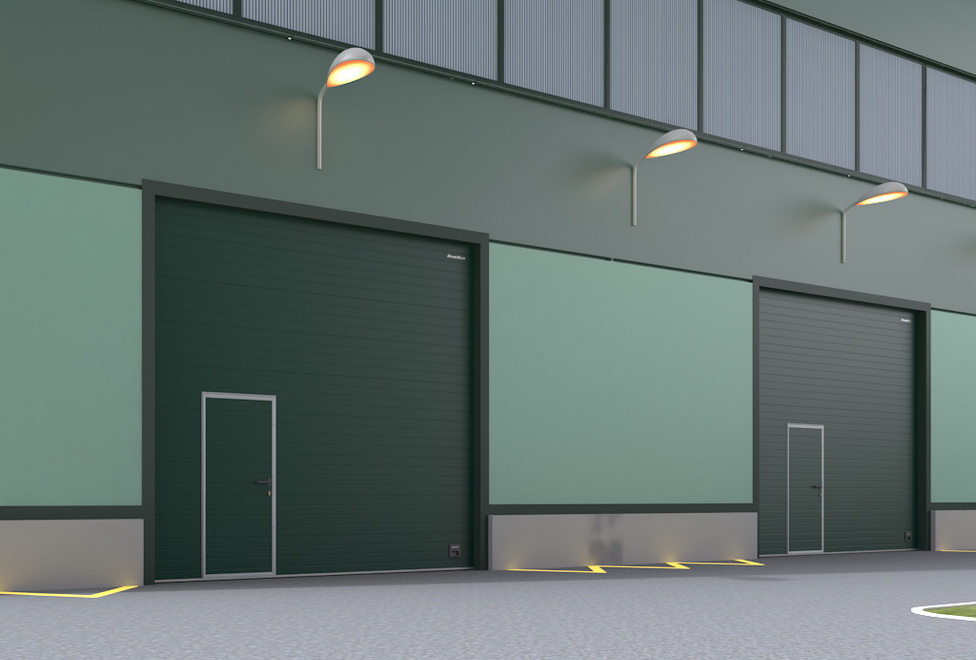

Внешний вид промышленных секционных ворот
| ПАРАМЕТР | ПОКАЗАТЕЛЬ | |
|---|---|---|
| Высота проема, мм | от 2 000 до 8 000 | |
| Ширина проема, мм | от 2 000 до 8 000 | |
| Притолока, мм | от 150 | |
| Пристенки, мм | от 120 |
Технические решения и особенности промышленных секционных ворот DoorHan
Конструкция промышленных секционных ворот ДорХан
2. Угловая стойка;
3. Вал цилиндрический;
4. Устройство защиты от обрыва пружины;
5. Барабан;
6. П-образный кронштейн;
7. Балансирующий пружинный механизм (торсионная пружина);
8. Муфта соединительная;
9. Внутренний опорный кронштейн;
10. Верхняя опора с держателем ролика;
11. Боковая опора с держателем ролика;
12. Усиливающий дельта-профиль;
13. Устройство защиты от разрыва троса;
14. Сэндвич-панель;
15. Внутренняя петля;
16. Нижний профиль и уплотнитель;
17. Уплотнитель боковой;
18. Верхний профиль;
19. Верхний уплотнитель;
20. Боковая крышка для панелей с отверстиями для крепления;
21. Ручка «ступенька»;
22. Пружинный амортизатор;
23. Кронштейн крепления к потолку.
Комплектация промышленных ворот DoorHan
Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм и усилением под внутренние петли и боковые опоры.
Комплект направляющих и угловых стоек из стали толщиной 2 мм обладает повышенным запасом прочности, имеет все необходимые для монтажа перфорации.
Торсионный механизм рассчитан на 25 000 циклов. Долговечность конструкции ворот обеспечивает открывание и закрывание полотна без усилий.
Устройство защиты от обрыва пружины блокирует вал при нештатных ситуациях, что предотвращает падение полотна ворот.
Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и предотвращает падение полотна ворот.
оробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу.
Эргономичная ручка позволяет легко и удобно открывать и закрывать ворота.
Технические характеристики промышленных секционных ворот DoorHan
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174) | 1,13 (А), значение зависит от размера ворот, указано для ворот размером 3500 х 3000 мм |
| Звукоизоляция, дБ, класс (ГОСТ 31174) | 24 (А) |
| Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) | 460 (В) |
| Усилие ручного открывания и закрывания, Н, не более | 260 |
| Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174) | 250 |
| Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174) | 4,9 |
| Безотказность, количество циклов открывания-закрывания, не менее | безотказность ворот — 120000, торсионного механизма — 25000 (по умолчанию) |
| Вес полотна ворот, кг/м² | 13,5 (точное значение зависит от типоразмера панелей, используемых в конструкции ворот) |
Условия эксплуатации ворот DoorHan
1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться крутящим моментом пружин.
2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.
3. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки запрещаются.
4. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.
5. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.
6. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
7. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию полотна ворот.
8. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода, а в случае наличия электропривода это может привести к его перегрузке и выходу из строя.
