Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум в трех разных точках во избежание ошибок.

H — высота проема (расстояние от пола до верха проема).

B — ширина проема (расстояние от левого края до правого края проема).

h — притолока (расстояние от верха проема до препятствия должно составлять минимум 240 мм).

b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).

ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ

При замере H и B (высоты и ширины) за итоговый размер принимается наибольшая величина, при замере h, b1, b2 — наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема — не более 5 мм.

СПОСОБЫ МОНТАЖА

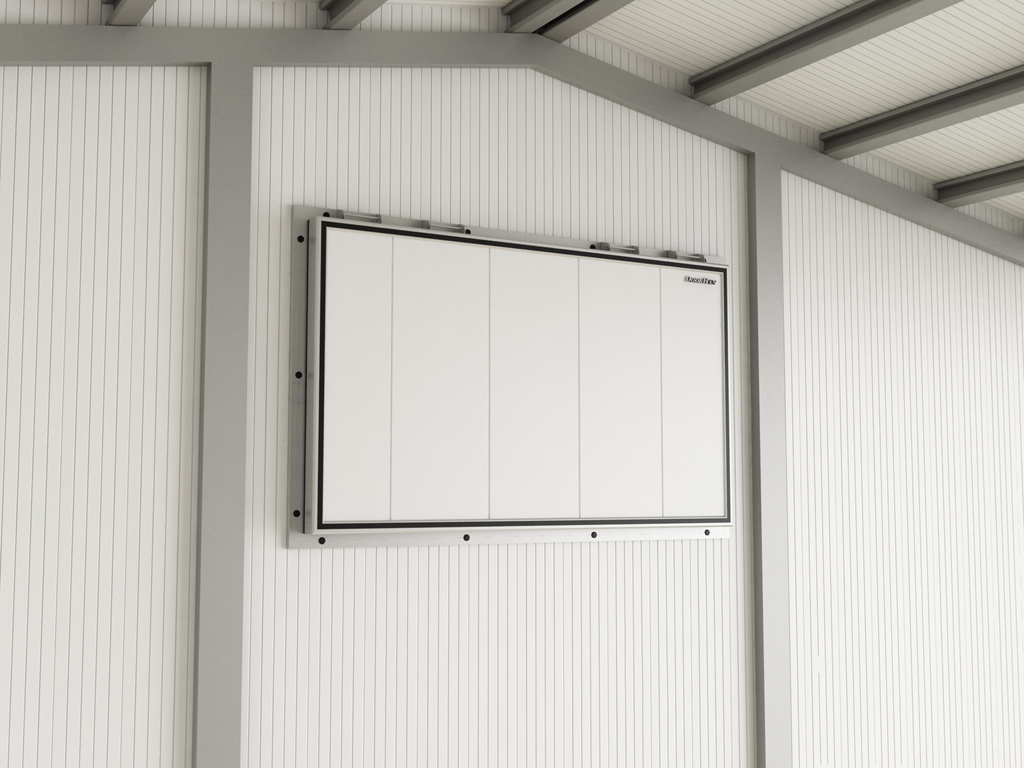

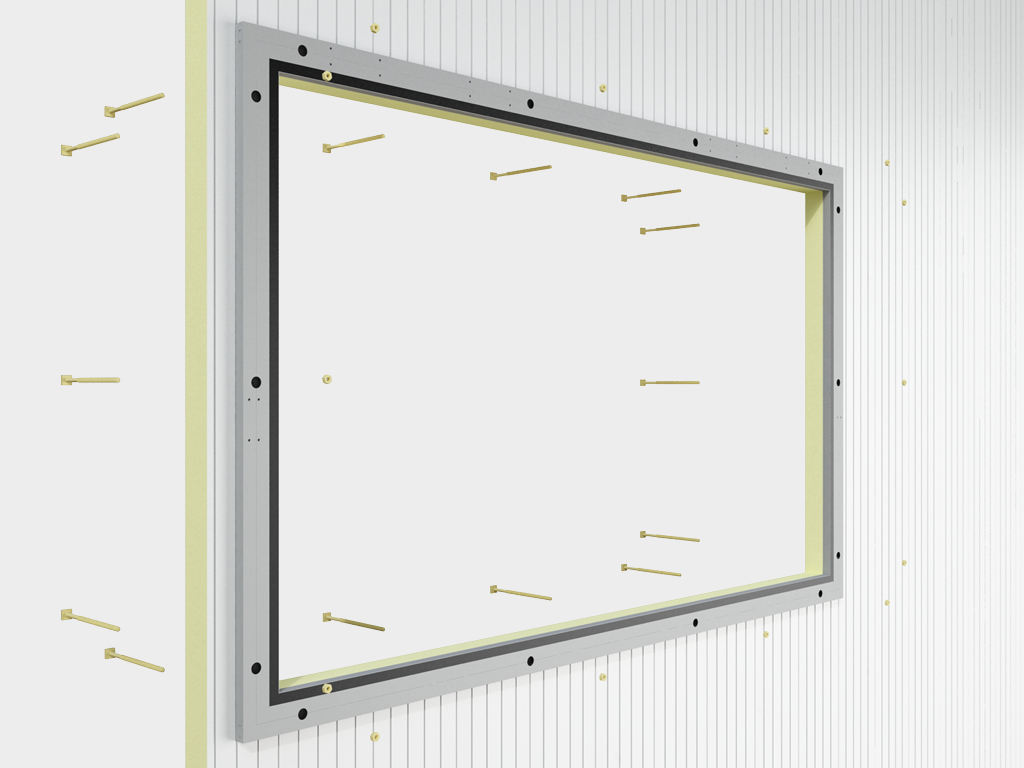

Накладной монтаж внутри помещения.

СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ

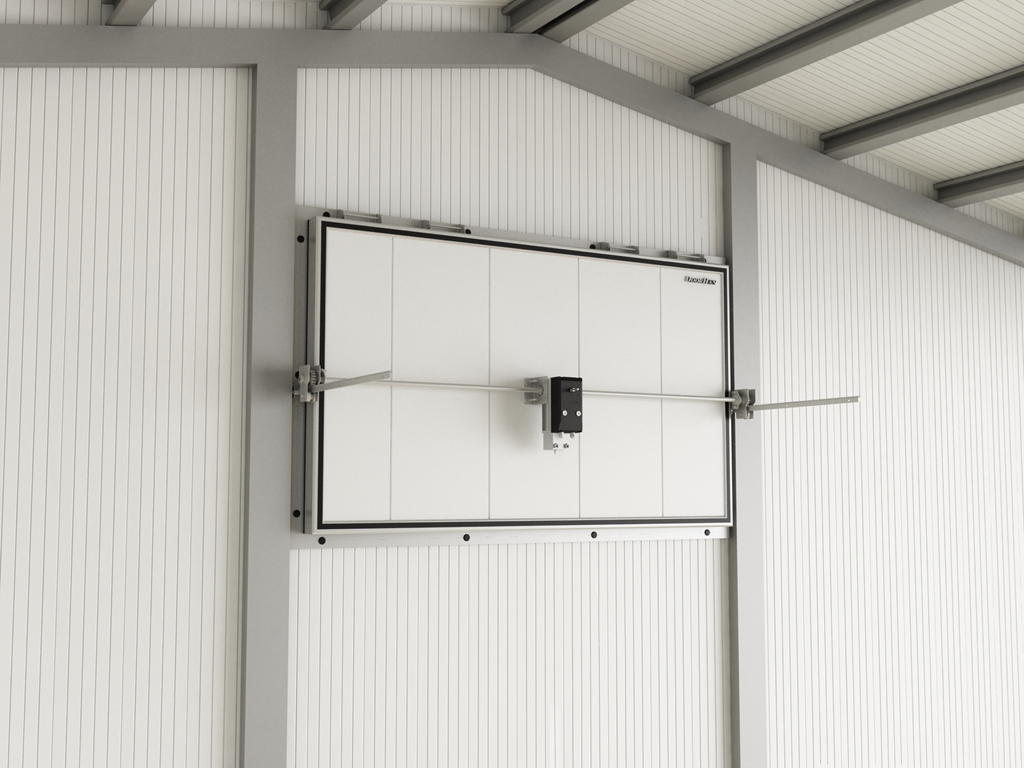

Монтаж с автоматикой

Монтаж без автоматики (под будущую установку привода)

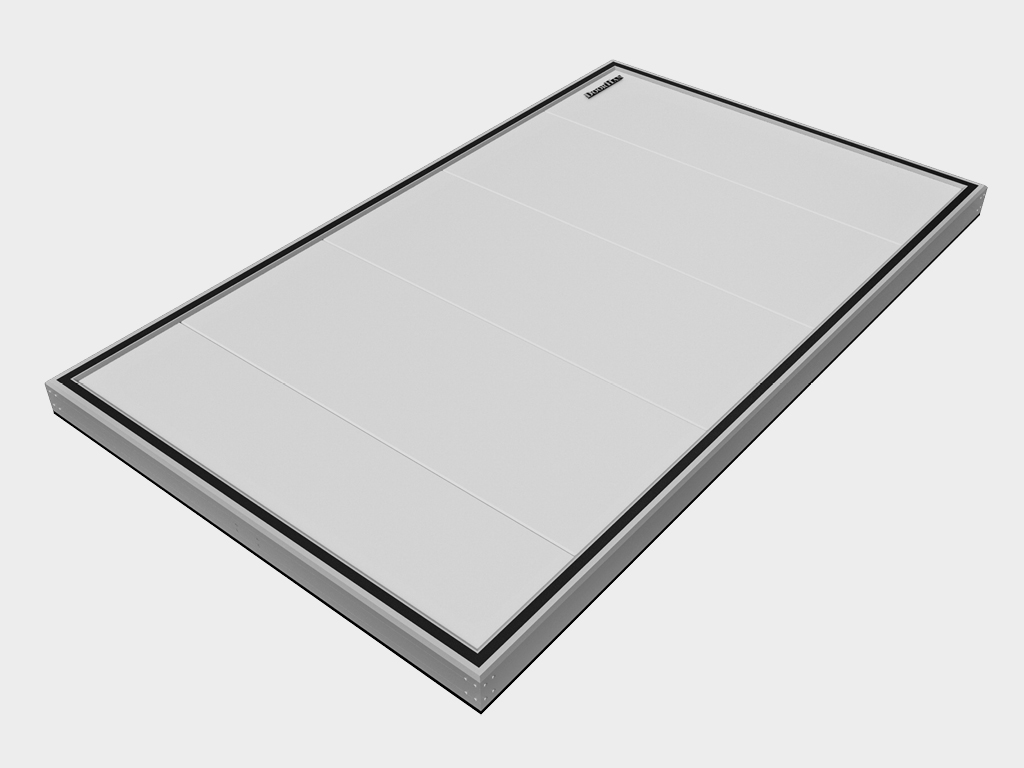

БАЗОВАЯ КОМПЛЕКТАЦИЯ

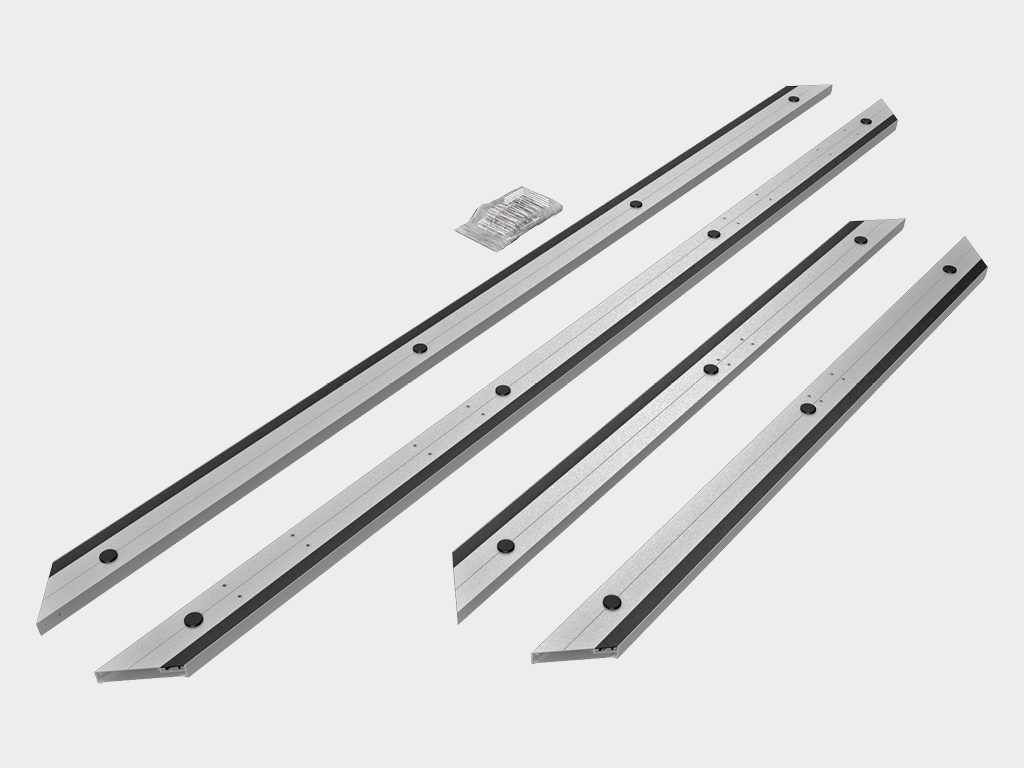

	Алюминиевая рама с кабель-каналом для установки ПЭНа обогрева.
	Полотно вентиляционного клапана.
	Комплект петель.

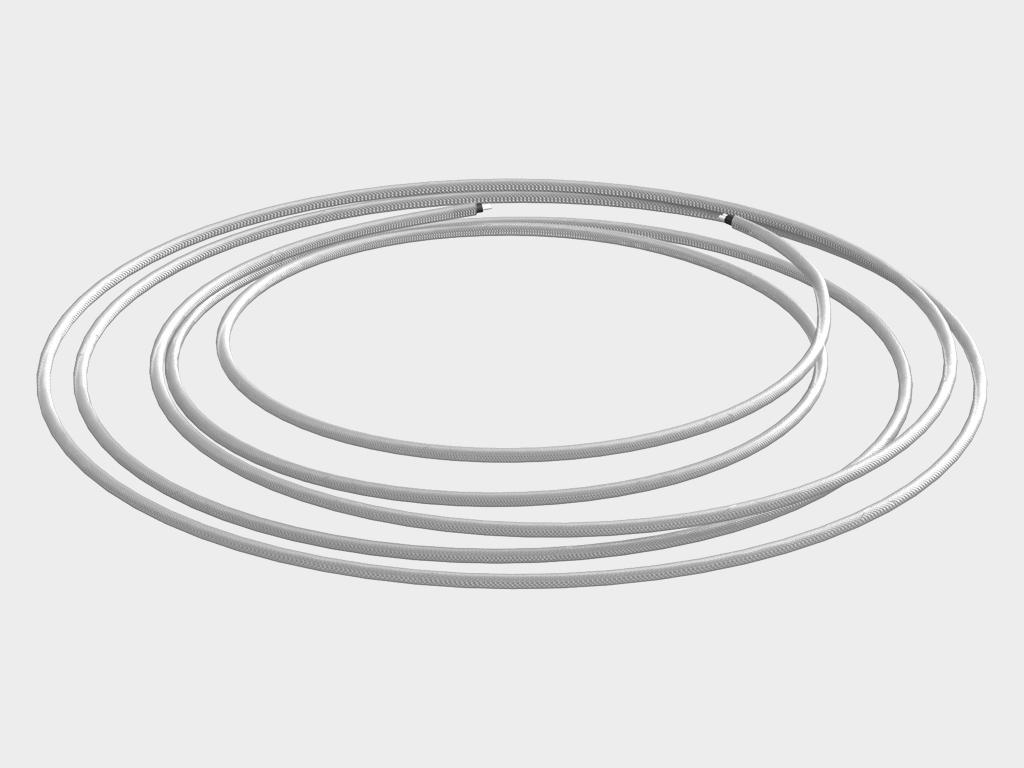

	Обогрев периметра рамы для обеспечения работы при низких температурах.

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯПечать раздела

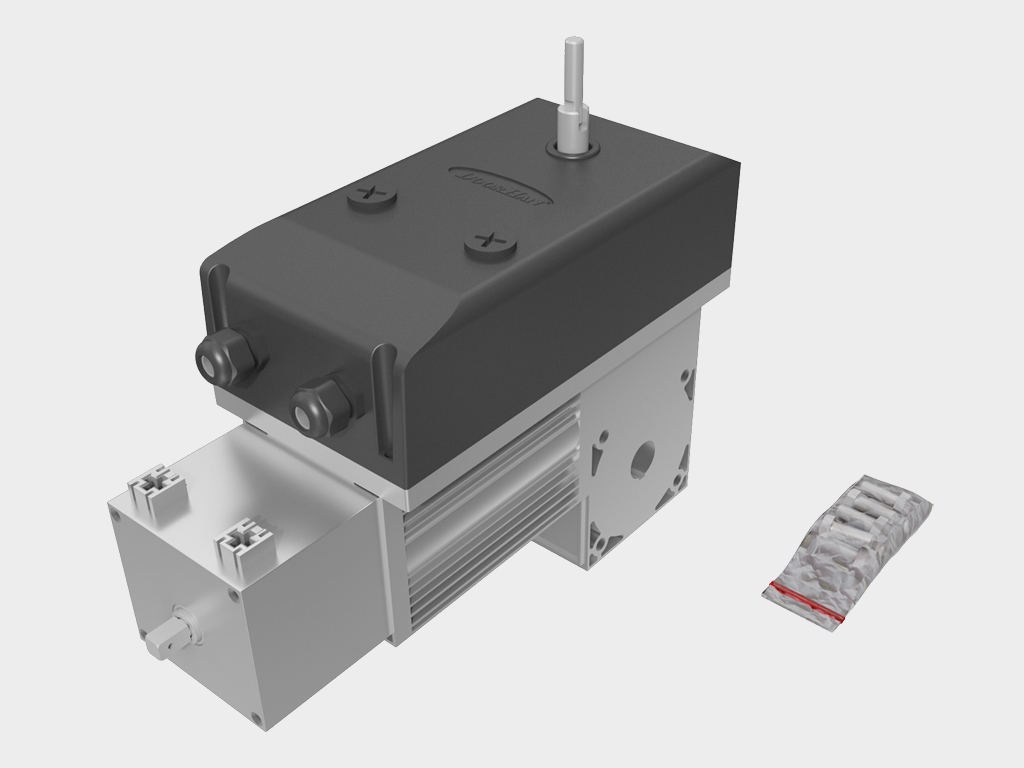

	Привод для автоматизации клапана

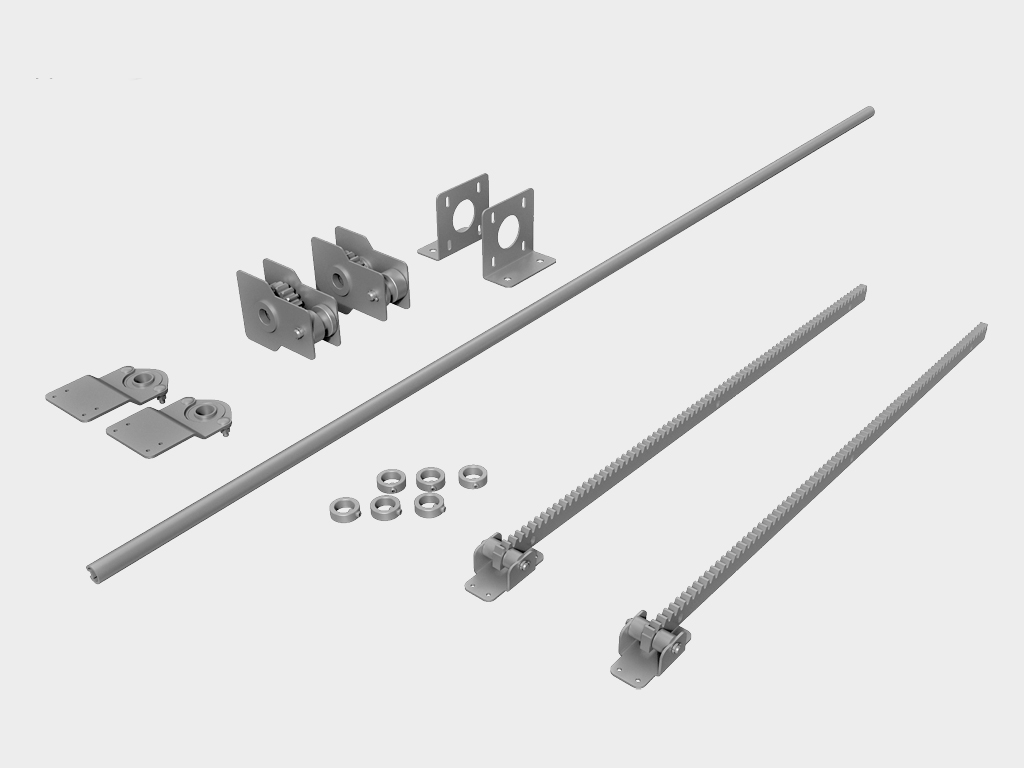

	Комплект крепления и направляющих привода

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ

Для обеспечения надежной и бесперебойной работы клапана рекомендуется регулярно проводить его технический осмотр и обслуживание.

Не подвергайте клапан ударам и не препятствуйте его свободному открытию и закрытию.

Следите за тем, чтобы во время открывания и закрывания клапана в проеме отсутствовали посторонние предметы.

УПАКОВКА

Вентиляционные клапаны для овощехранилищ обладают высокой степенью ремонтопригодности. При выходе из строя какого-либо элемента конструкции, произвести его замену возможно в кратчайшие сроки.

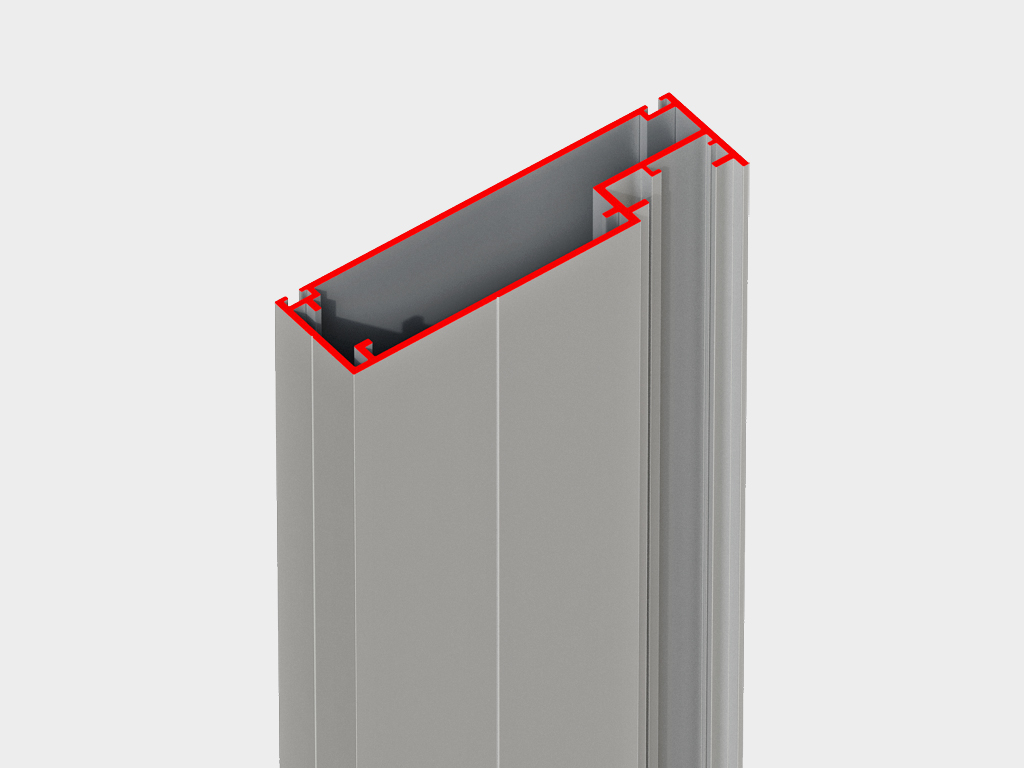

	Легая и устойчивая к коррозии алюминиевая рама.
	Скрытые кабель-каналы для установки ПЭНа обогрева.

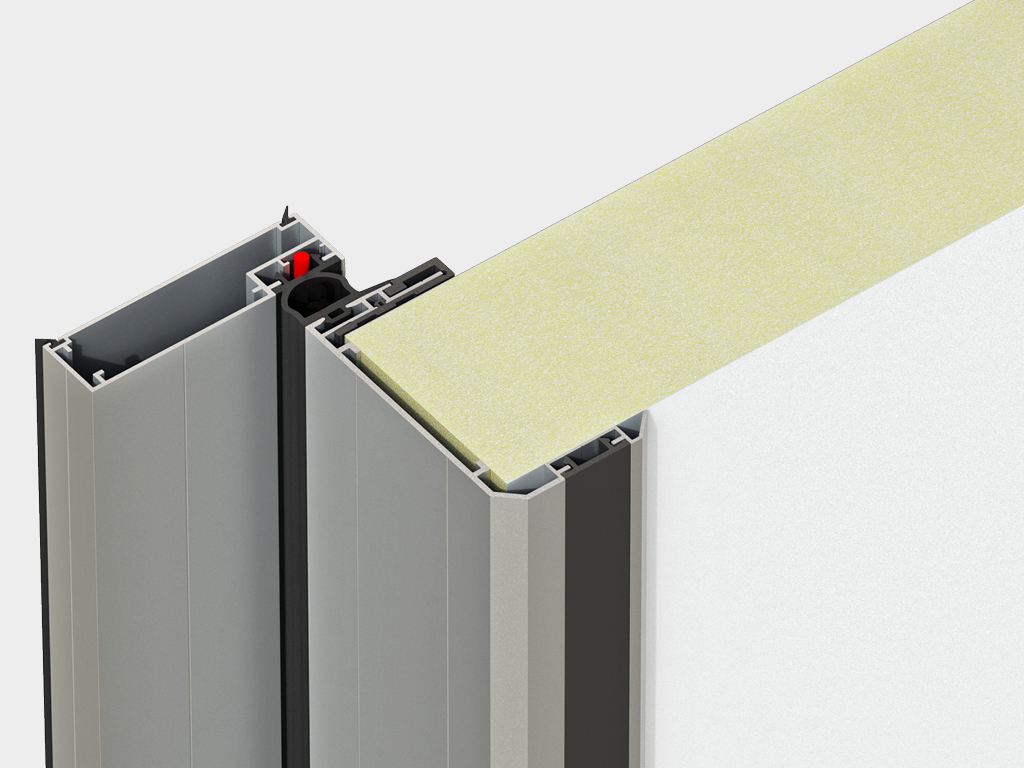

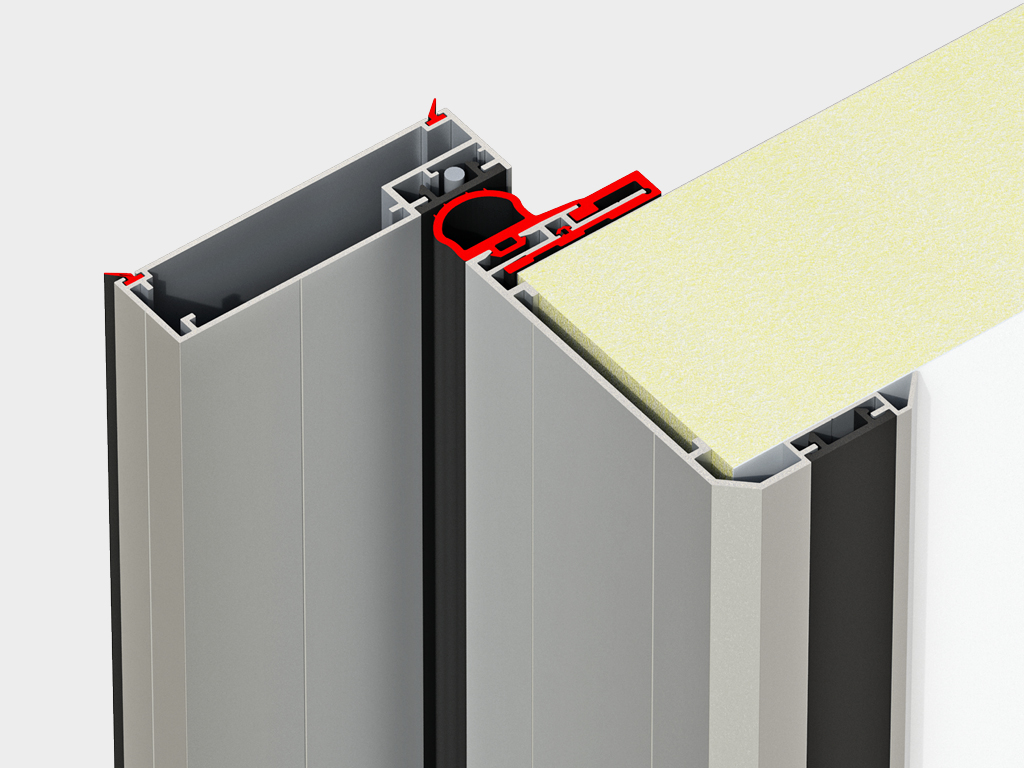

	Система уплотнителей, обеспечивающая надежную герметизацию проема.
